Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mục: | động cơ mô-men xoắn cao tốc độ thấp | Ứng dụng: | máy làm đường |
|---|---|---|---|
| mặt bích: | mặt bích bánh xe | Trục: | trục 14T |
| vật chất: | gang | Bảo hành: | 1 năm |
| Làm nổi bật: | Động cơ bánh xe thủy lực với van cứu trợ chéo,Động cơ thủy lực mô-men xoắn cao tốc độ thấp,Động cơ bánh xe thủy lực BMSY100 |
||
Chi tiết sản phẩm:

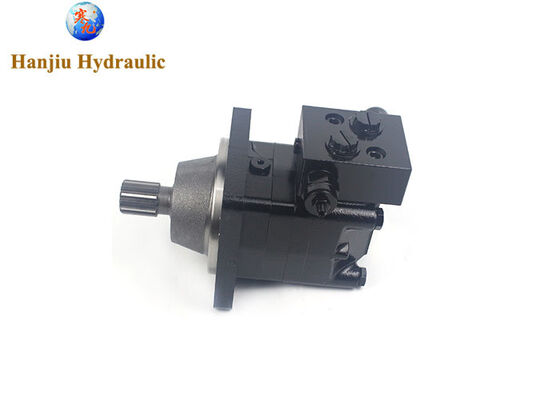

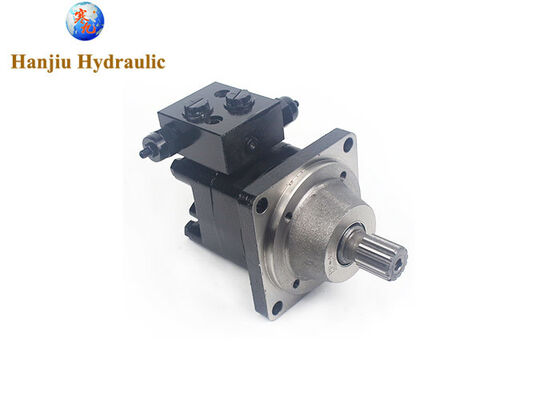

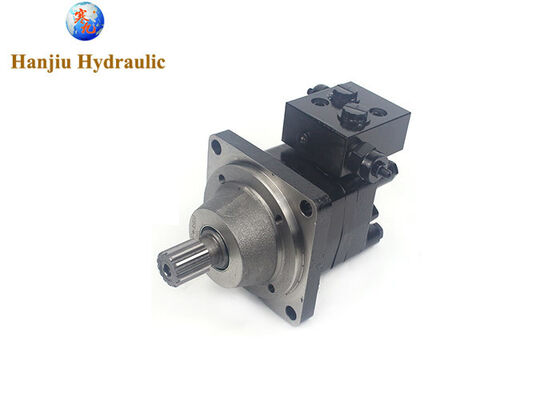

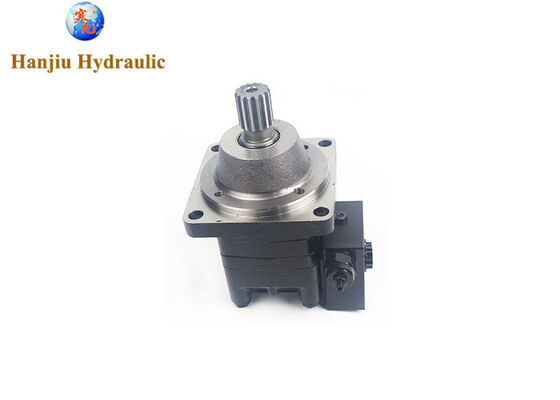

mã loại BMSY-100-W-FE-S& FYSD-15-S
chi tiết:
dung tích: 100cc
mặt bích: mặt bích bánh xe
kích thước trục:Trục Ø31,75 ,rãnh then 14-DP12/24
kích thước cổng: 7/8-14UNF
van FYSD
lưu lượng: 60 lít
dải áp suất: 15Mpa
BMSY Thông số kỹ thuật chính:
| Loại | BMSY 80 |
BMSY 100 |
BMSY 125 |
BMSY 160 |
BMSY 200 |
BMSY 250 |
BMSY 315 |
BMSY 400 |
BMSY 475 |
|
| Dung tích hình học (cm3 /vòng quay.) |
80,6 | 100,8 | 125 | 157,2 | 200 | 252 | 314,5 | 370 | 475 | |
| Tốc độ tối đa (vòng/phút) | liên tục. | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 185 | 155 |
| ngắt quãng. | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 225 | 185 | |
| Mô-men xoắn tối đa (N·m) | liên tục. | 225 | 290 | 365 | 485 | 586 | 708 | 880 | 880 | 910 |
| ngắt quãng. | 305 | 390 | 480 | 590 | 705 | 860 | 1000 | 980 | 990 | |
| Công suất tối đa (kW) | liên tục. | 16 | 18 | 18 | 18,1 | 18,1 | 18 | 17 | 11 | 9 |
| ngắt quãng. | 20 | 22 | 23 | 25 | 24 | 23,8 | 20,2 | 12 | 11 | |
| Sụt áp tối đa (MPa) | liên tục. | 20,5 | 20,5 | 20,5 | 21 | 21 | 20 | 20 | 16 | 14 |
| ngắt quãng. | 27,5 | 27,5 | 27,5 | 26 | 25 | 25 | 24 | 19 | 15 | |
| đỉnh. | 29,5 | 29,5 | 29,5 | 28 | 27 | 27 | 26 | 21 | 17,5 | |
| Lưu lượng tối đa (L/phút) | liên tục. | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| ngắt quãng. | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| Áp suất đầu vào tối đa (MPa) | liên tục. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| ngắt quãng. | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| Trọng lượng (kg) | 9,8 | 10 | 10,3 | 10,7 | 11,1 | 11,6 | 12,3 | 13,2 | 14,3 | |
* Áp suất liên tục: Giá trị tối đa của động cơ hoạt động liên tục.
* Áp suất ngắt quãng: Giá trị tối đa của động cơ hoạt động trong 6 giây mỗi phút.
* Áp suất đỉnh: Giá trị tối đa của động cơ hoạt động trong 0,6 giây mỗi phút
Liên hệ với chuyên gia thủy lực hoặc HANJIU. Giải quyết mọi vấn đề về động cơ thủy lực của bạn
Việc lựa chọn động cơ quỹ đạo HANJIU OMS phù hợp tuân theo một quy trình kỹ thuật có hệ thống:
● Bước 1: Tính toán mô-men xoắn đầu ra yêu cầu bao gồm hệ số dịch vụ ứng dụng (thường là 1,5 đến 2,0 đối với thiết bị khai thác mỏ và xây dựng)
● Bước 2: Xác định áp suất làm việc hệ thống có sẵn và xác nhận tính đầy đủ của định mức áp suất động cơ
● Bước 3: Tính toán lưu lượng thủy lực yêu cầu: Q = Vg x n / 1000 (L/phút)
● Bước 4: Xác minh rằng tốc độ, lưu lượng và áp suất đã tính toán đều nằm trong phạm vi hoạt động liên tục của động cơ
● Bước 5: Chọn mặt bích lắp (E2, E4, F6, W, E2B, SP, D hoặc E), loại trục (trụ, rãnh then hoặc côn) và cấu hình cổng
● Bước 6: Chỉ định phớt trục (tiêu chuẩn hoặc áp suất cao HPS) dựa trên áp suất ngược đường hồi dự kiến
