Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mục: | Van điều chỉnh hướng | Mẫu số: | SD25-1-RD1ST2-G18 |
|---|---|---|---|
| Chảy: | 240 vòng/phút | Thương hiệu: | Hán tử |
| Làm nổi bật: | Van điều khiển hướng 3 vị trí tác động kép,Van điều khiển hướng A B Mở ở vị trí trung tính,Van điều khiển hướng 240 lpm 315 bar |
||

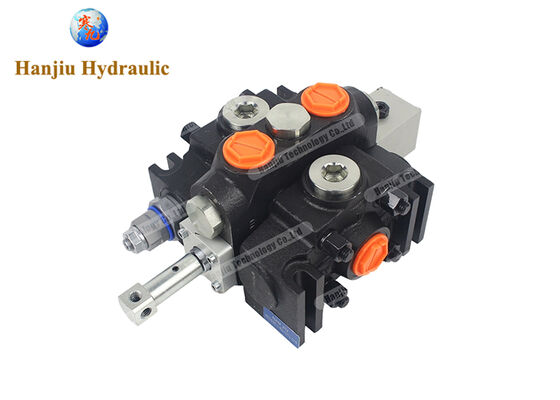

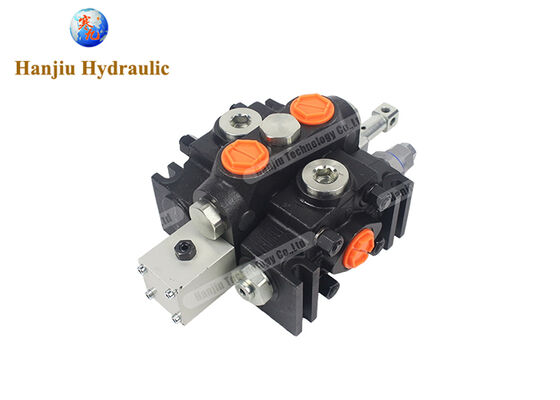

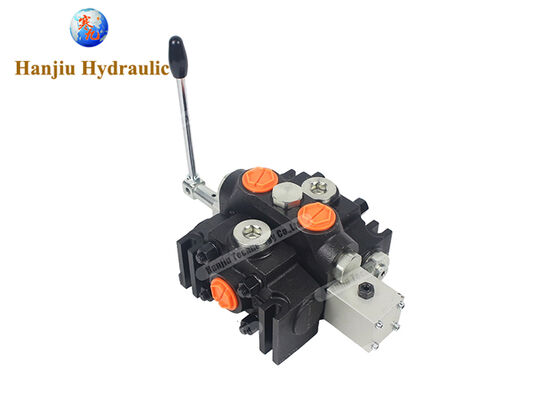

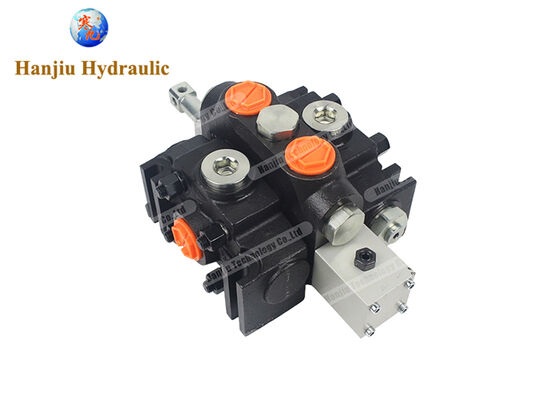

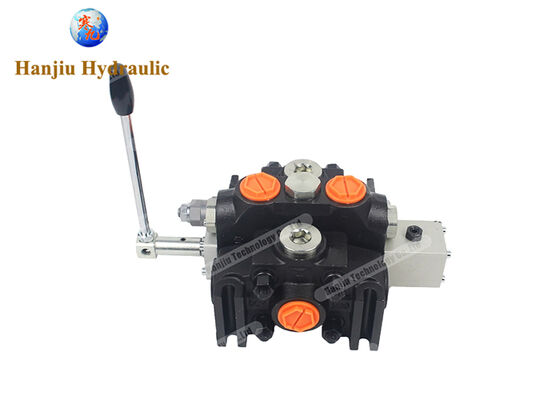

SD25/1 Valve điều khiển hướng, 3 vị trí hoạt động kép, A B mở ở trạng thái trung tính, 240 lpm, tối đa 315 bar
| dòng chảy | 240 lít |
| Số lượng cuộn | 1 cuộn |
| van phần tiếp nhận | cửa ngõ bên, với van cứu trợ |
| áp suất thiết lập van cứu trợ | 315bar |
| Kích thước cổng đầu vào | G1 |
| Loại cuộn | 3 vị trí |
| sắp xếp bên tay cầm | tay cầm tiêu chuẩn |
| sắp xếp bên nắp cuộn | 3 vị trí hoạt động kép, A B mở ở trung tính |
| sắp xếp phần làm việc | loại tiêu chuẩn |
| Kích thước cổng làm việc | G3/4 |
| Loại phần đầu ra | ổ cắm bên |
| Kích thước cổng cắm | G1 |
Van điều khiển hướng 20-380L, 100 - 350 BAR
Van điều khiển hướng thủy lực Khả năng tương thích hoàn toàn với Walvoil, Hydrocontrol, Badestnost và các thương hiệu châu Âu và Mỹ khác
Chúng tôi là một nhà sản xuất chuyên nghiệp của van điều khiển hướng thủy lực ở Trung Quốc. sản phẩm của chúng tôi bao gồm các phương pháp điều khiển khác nhau bao gồm thủ công, điện, khí quyển, điện thủy lực,điện-điện, điện từ, và điều khiển từ xa. Tốc độ dòng chảy dao động từ 20 đến 300 L/min, và áp suất có thể lên đến 315 bar.
| Van SD | Dòng chảy | Áp suất tối đa | Vòng xoắn |
| SD 25 | 240L/Min / 63 GPM | 315 BAR | Phần 1-12 |
| SDS 180 | 160L/Min / 42 GPM | 315 BAR | Phần 1-12 |
| SDS 380 | 380L/Min / 100 GPM | 315 BAR | Phần 1-12 |
| SD 4 | 45L/Min / 11,8 GPM | 315 BAR | Phần 1 |
| SD 5 | 45L/Min / 11,8 GPM | 315 BAR | Phần 1-7 |
| SD 45 | 45L/Min | 315 BAR | Phần 1-7 |
| SD 55 | 45L/Min | 315 BAR | Phần 1-7 |
| SD11 | 70 LPM / 19,6 GPM | 315 BAR | Phần 1-5 |
| SD14 | 120 LPM / 31,5 GPM | 315 BAR | Phần 1 |
| SD18 | 160 LPM / 42 GPM | 315 BAR | Phần 1-4 |
Các van thủy lực của chúng tôi có thể hoàn toàn thay thế hoặc phù hợp với các thương hiệu lớn của Ý và châu Âu như:Bạch tuộc,Hydrocontrol, vàBadestnostChúng phù hợp với các ứng dụng khác nhau bao gồm máy móc xây dựng, máy móc nông nghiệp, nền tảng làm việc trên không, thiết bị xử lý vật liệu và xe công nghiệp.
I. Tại sao các nhà phân phối, nhà sản xuất thiết bị và các cửa hàng sửa chữa nên mua từ chúng tôi?
1Các nhà phân phối: Lợi nhuận cao và lưu chuyển hàng tồn kho nhanh
Các van thủy lực của chúng tôi chỉ có giá 30%~50% so với các thương hiệu châu Âu và Mỹ, để lại lợi nhuận lớn cho các nhà phân phối.và số lượng đơn vị có thể được mở rộng từ 1 đến 12 hoặc nhiều hơn, cung cấp một cửa hàng bảo hiểm cho các nhu cầu hỗ trợ khác nhau từ máy móc nông nghiệp nhẹ đến máy móc xây dựng nặng.hỗ trợ việc tạo ra các thương hiệu độc lập và giúp các nhà phân phối xây dựng lòng trung thành của khách hàng lâu dài.
2Các nhà sản xuất thiết bị: Giảm chi phí mua sắm và tối ưu hóa chuỗi cung ứng
Các nhà sản xuất thiết bị cần các thành phần cốt lõi đáng tin cậy, có các thông số nhất quán và thời gian giao hàng ổn định.van thủy lực của chúng tôi là hoàn toàn tương thích với thương hiệu châu Âu và Mỹ về kích thước, kẹp lắp đặt, thông số kỹ thuật cổng, chỉ số áp suất và đường cong dòng chảy, cho phép thay thế trực tiếp các cấu hình hiện có mà không cần sửa đổi thiết kế máy chủ.Chúng tôi hỗ trợ tùy chỉnh dựa trên bản vẽ Ứng dụng lõi van không chuẩn, vị trí cổng đặc biệt, điện áp khác nhau và lớp phủ chống ăn mòn đều có thể được điều chỉnh khi cần thiết.rút ngắn thời gian phản ứng chuỗi cung ứng, và giảm thiểu thời gian chờ lâu liên quan đến các thương hiệu nhập khẩu.
3. Nhà cung cấp dịch vụ sửa chữa: Cung cấp phụ tùng hoàn chỉnh, giao hàng nhanh chóng
Thị trường sửa chữa là dễ bị tổn thương nhất đối với những khó khăn trong nguồn cung cấp các bộ phận, thời gian giao hàng dài, và giá cả không minh bạch.Các bộ phận lõi vanCác sản phẩm tiêu chuẩn được vận chuyển trong vòng 7-15 ngày, với lượng dự trữ phong phú và phản hồi nhanh chóng, giúp các nhà sửa chữa giảm đáng kể thời gian ngừng hoạt động của thiết bị.So với chu kỳ dịch vụ sau bán hàng dài (60-90 ngày) của các thương hiệu châu Âu và Mỹ, chúng tôi cung cấp một lợi thế thời gian đáng kể.
II. Ưu điểm của chúng tôi so với các thương hiệu châu Âu và Mỹ là gì?
Ưu điểm 1: Ưu điểm giá đáng kể, hiệu quả chi phí hàng đầu
Thông qua các hiệu ứng cụm công nghiệp và chuỗi cung ứng tích hợp theo chiều dọc (đóng, gia công chính xác CNC, nghiền lõi van và các thành phần niêm phong tích hợp),chi phí sản xuất của chúng tôi thấp hơn đáng kể so với các nhà sản xuất châu Âu và MỹCác van thủy lực có hiệu suất tương đương được bán ở mức 30%-50% của các thương hiệu châu Âu và Mỹ, mà không ảnh hưởng đến chất lượng.Các sản phẩm van thủy lực trong nước đã đạt được công nghệ so sánh với các thương hiệu nhập khẩu, trong khi cung cấp một lợi thế giá chưa từng có.
Ưu điểm thứ hai: So sánh thông số kỹ thuật toàn diện, khả năng thay thế liền mạch
Van thủy lực của chúng tôi hoàn toàn tương thích với các thương hiệu quốc tế về áp suất định lượng (lên đến 315 bar), phạm vi dòng chảy (20-380 L / phút), số lượng đơn vị (1-12 đơn vị) và chức năng vị trí trung tâm.Chúng có thể trực tiếp thay thế các mô hình tương ứng từ các thương hiệu như Walvoil, Hydrocontrol và Badestnost.và có thể được sử dụng trong 7 đơn vị; các thông số sản phẩm tương ứng của chúng tôi hoàn toàn tương thích.
Ưu điểm thứ ba: Phương pháp kiểm soát toàn diện, phạm vi rộng
Sản phẩm của chúng tôi hỗ trợ nhiều phương pháp điều khiển, bao gồm điều khiển bằng tay, điện, khí quyển, điện thủy lực, điện, điện từ và điều khiển từ xa.Phương pháp điều khiển điện thủy lực kết hợp các lợi thế của công nghệ điện tử và thủy lực, điều chỉnh liên tục vị trí lõi van bằng cách điều chỉnh tín hiệu điện đầu vào để kiểm soát chính xác áp suất và dòng chảy của hệ thống thủy lực,đảm bảo hoạt động chính xác cao trong các hệ thống thủy lực chính xác đòi hỏi độ chính xác điều khiển caoTừ hoạt động thủ công đơn giản đến điều khiển tự động từ xa phức tạp, chúng tôi có thể cung cấp các giải pháp phù hợp.
Ưu điểm 4: Có sẵn cấu trúc mô-đun / tích hợp, khả năng thích nghi linh hoạt
Van đa chiều mô-đun áp dụng thiết kế khối xây dựng, trong đó mỗi mô-đun chức năng có thể được kết hợp linh hoạt theo nhu cầu thực tế.cung cấp chức năng mạnh mẽ và tạo điều kiện cho việc thêm hoặc giảm kết nốiVan đa chiều tích hợp có cấu trúc nhỏ gọn, độ cứng cao và niêm phong tuyệt vời, làm cho nó phù hợp với các ứng dụng với không gian lắp đặt hạn chế.Cả hai cấu trúc có thể được tùy chỉnh với van cứu trợ, van bổ sung và van kết hợp để đáp ứng linh hoạt nhu cầu của các hệ thống chủ khác nhau.
Ưu điểm 5: Thời gian giao hàng ngắn, nguồn cung ổn định
Các thương hiệu châu Âu và Mỹ thường có chu kỳ giao hàng 60-90 ngày, bị ảnh hưởng đáng kể bởi sự biến động của chuỗi cung ứng toàn cầu.Tận dụng hệ sinh thái sản xuất linh kiện thủy lực phát triển tốt của Trung Quốc và năng lực sản xuất ổn định của riêng chúng tôi, mô hình tiêu chuẩn có thể được vận chuyển trong vòng 7-15 ngày, và đơn đặt hàng hàng loạt có thể được sắp xếp cho sản xuất nhanh chóng sau khi đàm phán.Điều này có nghĩa là thời gian chờ sản xuất ngắn hơn và khả năng phản ứng thị trường nhanh hơn.
Ưu điểm 6: Chứng nhận hoàn chỉnh, xuất khẩu không bị cản trở
Sản phẩm của chúng tôi được chứng nhận hệ thống quản lý chất lượng ISO 9001 và đáp ứng các tiêu chuẩn quốc tế như CE, cho phép xuất khẩu trơn tru sang các thị trường toàn cầu bao gồm châu Âu, Bắc Mỹ, Đông Nam Á,Nam MỹCác tập hợp công nghiệp linh kiện thủy lực của Trung Quốc đã hình thành một hệ thống chuỗi cung ứng chuyên biệt cao, sở hữu các trung tâm gia công CNC tiên tiến, dây chuyền xử lý nhiệt,và băng kiểm tra thủy lực hoàn toàn để đảm bảo độ chính xác kích thước sản phẩm và tính nhất quán chức năng.
III. Các lĩnh vực ứng dụng chính của van điều khiển hướng thủy lực
Van điều khiển hướng là "trung tâm thần kinh" của hệ thống thủy lực, được sử dụng để kiểm soát hướng dòng chảy, trạng thái bật / tắt và phân phối dòng chảy của dầu thủy lực.
Máy xây dựng:Máy đào, máy tải, máy kéo, xe cuộn đường, cần cẩu, xe nâng, xe nâng kính thiên văn, máy tải trượt, máy tải lưng, cẩu gắn xe tải, xe tải bơm, máy trộn bê tông
Máy nông nghiệp:Máy kéo, máy thu hoạch kết hợp, máy bơm, máy phun, máy phân bón, máy cắt cỏ, máy gieo, máy nông nghiệp ống kính
Các phòng làm việc trên không Các nền tảng công nghiệp:Thang máy kéo, Thang máy kéo khớp
Thiết bị xử lý vật liệu: Xe nâng, xe xếp chồng, xe tải pallet, nền tảng nâng, máy kéo, máy nâng
Xe công nghiệp:Xe vệ sinh, Máy nén rác, Máy lau, Máy lau sàn, Xe khai thác mỏ
Máy móc rừng:Máy cắt gỗ, máy thu hoạch gỗ, máy cắt gỗ, máy cỏ
Máy biển:Máy móc trên boong, Hệ thống bánh lái, Máy kéo neo
Tự động hóa công nghiệp:Máy đúc phun, Máy ép, Máy công cụ, Hệ thống thủy lực dây chuyền sản xuất
IV. Sử dụng đúng van điều khiển hướng thủy lực
1- Xác định lựa chọn
Trước khi chọn van, vui lòng xác minh các thông số chính sau đây tương thích:
Phù hợp tốc độ dòng chảy:Tỷ lệ dòng chảy định lượng của van phải ≥ 1,1~1,2 lần tốc độ dòng chảy yêu cầu của hệ thống (với biên).động cơ) và chọn một thông số kỹ thuật van phù hợp. Tránh van "không đủ sức mạnh"~tỷ lệ dòng chảy không đủ có thể dẫn đến van quá nóng, rò rỉ hoặc hoạt động của bộ điều khiển chậm.
Khớp áp suất:Áp suất định số của van phải ≥ áp suất hoạt động cao nhất của hệ thống, có thể đạt 315 bar.
Phương pháp kiểm soát:Định nghĩa rõ ràng phương pháp hoạt động (bộ tay, điện, khí nén, điện thủy lực, vv) và yêu cầu tốc độ phản hồi.Điều khiển tỷ lệ điện thủy lực phù hợp cho các hệ thống tự động; điều khiển khí nén phù hợp với môi trường chống nổ.
Hình dạng cấu trúc:Chọn một thiết kế tích hợp (thêm nhỏ) hoặc phân đoạn (phát triển linh hoạt) dựa trên không gian lắp đặt.
Chức năng vị trí trung lập: Xác nhận kiểu chức năng vị trí trung tính (ví dụ: đóng vị trí trung tính, thả vị trí trung tính, giữ áp suất vị trí trung tính, v.v.) để đảm bảo chuyển đổi liên tục và không bị sốc.
Thông số kỹ thuật cảng:Xác nhận các thông số kỹ thuật và hướng của ổ cắm / ổ cắm và cổng hoạt động (cơ G, cối UNF, vít SAE, v.v.) để tạo điều kiện dễ dàng cho bố trí đường ống.
2. Yêu cầu lắp đặt
Trước khi lắp đặt, vui lòng kiểm tra xem áp suất danh nghĩa, dòng chảy danh nghĩa và chức năng van cuộn đáp ứng các yêu cầu của hệ thống thủy lực.
Bảng gắn và hỗn hợp phải phẳng và lực kéo của các ốc vít gắn phải bằng nhau để ngăn chặn sự xoắn cơ thể van.
Đối với van đa chiều với nhiều phần van, đảm bảo thanh trục hai đầu được thắt chặt đến mô-men xoắn được chỉ định (thường là 95 ∼ 120 N · m).Động lực thắt không đủ sẽ gây rò rỉ dầu giữa các phần van.
Khi lắp đặt cơ chế hoạt động van bên ngoài, đảm bảo van cuộn di chuyển tự do mà không bị tắc nghẽn và ngăn chặn các lực bên trên lõi van.
Khi lắp đặt trên máy bị rung dữ dội, nên thực hiện các biện pháp giảm rung.
Kết nối chính xác các cửa vào (P), trở lại (T) và tất cả các cổng làm việc (A / B).
Các đường ống hệ thống không nên quá mỏng hoặc quá dài để ngăn ngừa giảm áp suất và quá nóng của hệ thống.
Nếu hàn được thực hiện gần van, ngăn ngừa phun hàn làm hỏng các vòng O, vòng bụi và các bộ phận phơi bày của van cuộn.
3Nhu cầu dầu thủy lực
Dầu làm việc phải sạch, với độ chính xác lọc không quá 10 μm. Mức độ ô nhiễm cao nhất của chất lỏng thủy lực không nên thấp hơn ISO 4406 19/16,có độ nhớt trong khoảng 10 ∼ 400 mm2/s và nhiệt độ kiểm soát trong khoảng từ -20 °C đến +80 °C.
4. Hoạt động và bảo trì hàng ngày
Thường xuyên kiểm tra mức dầu và độ sạch để ngăn ngừa các tạp chất tắc nghẽn lỗ hoặc khoảng trống của van, gây tắc nghẽn.
Thay dầu thủy lực và bộ lọc mỗi 500-1000 giờ, tùy thuộc vào điều kiện hoạt động của thiết bị.
Khi thiết bị không được sử dụng trong thời gian dài, nên thường xuyên khởi động thiết bị và cho phép van hoạt động nhiều lần để ngăn chặn lõi van bị tắc nghẽn.
V. Các phương pháp khắc phục và sửa chữa các vấn đề phổ biến
1. van cuộn không thể đặt lại hoặc vị trí không chính xác
2. Sự rò rỉ bên ngoài
3Không ổn định hoặc không thể điều chỉnh áp suất van an toàn
4Cơ chế làm việc giảm đáng kể khi van cuộn ở vị trí trung tính.
5. Máy van đa chiều (chậm hoặc không hoạt động)
6. Mẹo bảo trì
VI. Tôi có thể giúp các đại lý, nhà sản xuất thiết bị và các nhà cung cấp dịch vụ bảo trì giải quyết những vấn đề nào?
Tôi có thể giúp các nhà phân phối giải quyết:
Những gì tôi có thể giúp các nhà sản xuất thiết bị (OEM) giải quyết:
Tôi có thể giúp các nhà cung cấp dịch vụ sửa chữa giải quyết:
Chào mừng bạn đến mua từ chúng tôi ở Trung Quốc.
Chúng tôi nằm ở thành phố Shijiazhuang, tỉnh Hebei, và là một nhà sản xuất chuyên nghiệp của van kiểm soát hướng thủy lực với nhiều năm kinh nghiệm trong R & D và sản xuất van thủy lực.Các sản phẩm chính của chúng tôi bao gồm::
Chọn nguồn cung trực tiếp từ nhà máy của chúng tôi ở Trung Quốc sẽ cho bạn:
Sản phẩm của chúng tôi được xuất khẩu sang nhiều quốc gia và khu vực trên toàn thế giới, được sử dụng rộng rãi trong máy móc xây dựng, máy móc nông nghiệp, nền tảng làm việc trên không, máy móc lâm nghiệp, máy móc biển,và các lĩnh vực khác, và được khách hàng tin tưởng.
Chúng tôi hoan nghênh các nhà phân phối toàn cầu, nhà sản xuất OEM và nhà cung cấp dịch vụ đến thăm nhà máy của chúng tôi ở Trung Quốc để thảo luận về hợp tác.hoặc mua hàng lớn, chúng tôi sẽ phục vụ bạn với một thái độ chuyên nghiệp và các sản phẩm chất lượng cao.
Liên hệ với chúng tôi ngay bây giờ để có được danh mục sản phẩm và giá cả của chúng tôi!
Để biết thông số kỹ thuật sản phẩm mới nhất, hướng dẫn lựa chọn và giá cả, vui lòng liên hệ trực tiếp với nhân viên bán hàng của chúng tôi để có được hướng dẫn sản phẩm chính thức và các điều khoản và điều kiện.
