Frein hydraulique statique humide série BK10 – Une solution de freinage professionnelle pour moteurs hydrauliques orbitaux

Phanh thủy lực ướt tĩnh dòng BK10 – Giải pháp phanh chuyên nghiệp cho động cơ thủy lực Orbit

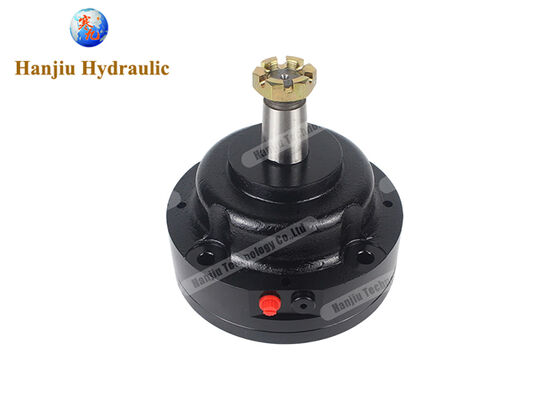

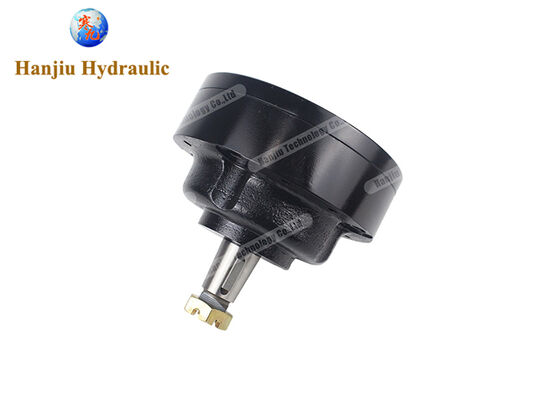

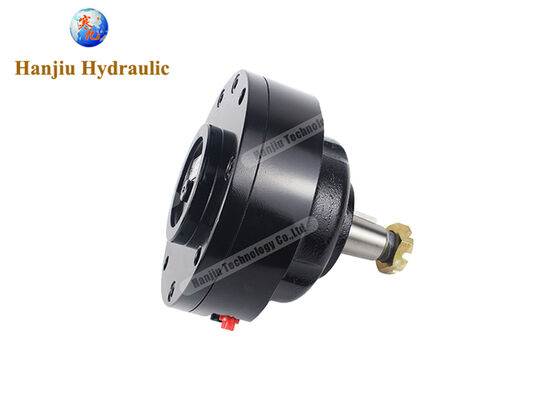

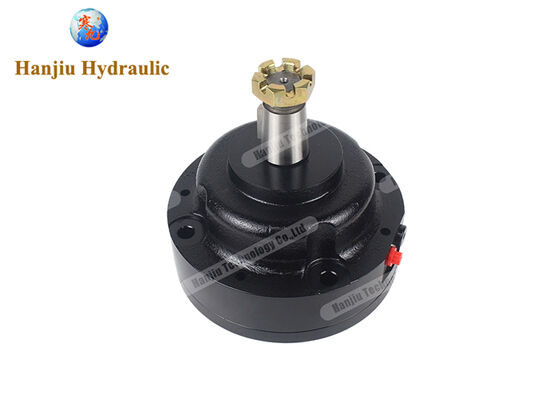

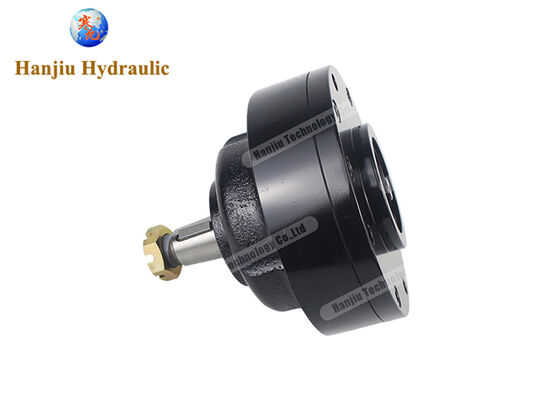

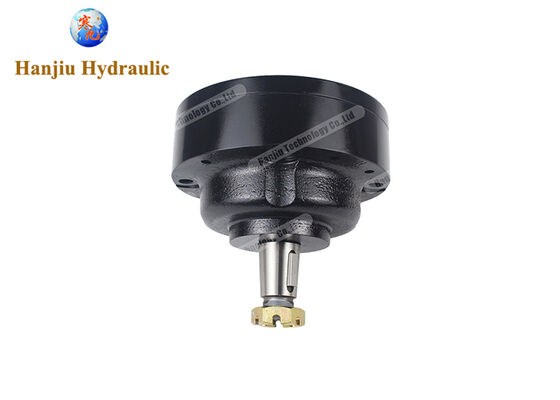

Phanh thủy lực ướt tĩnh dòng BK10 là giải pháp phanh gắn bánh xe được thiết kế đặc biệt cho động cơ thủy lực Orbit. Chúng được sử dụng rộng rãi trên xe nâng người, máy nông nghiệp (như máy gặt đập liên hợp và máy kéo), máy lâm nghiệp, xe nâng hàng và các thiết bị di chuyển tốc độ thấp khác yêu cầu lắp đặt trên bánh xe.

Dòng phanh này sử dụng cơ chế hoạt động nhả bằng thủy lực, lò xo ép và có chức năng khóa phanh tĩnh. Nó có thể thay thế hoàn toàn các sản phẩm tương tự của Châu Âu và Mỹ, đặc biệt hiệu quả trong các ứng dụng yêu cầu giữ tải thực tế và khả năng dừng khẩn cấp.

I. Hướng dẫn sử dụng đúng cách dòng BK10

1. Các điểm cần lưu ý khi lắp đặt

Phanh dòng BK10 được thiết kế cho truyền động bánh xe. Trước khi lắp đặt, vui lòng đảm bảo các thông số của hệ thống chủ khớp với model đã chọn. Các điểm sau đây cần được lưu ý trong quá trình lắp đặt:

Kết nối mạch thủy lực: Phanh có hai cổng nhả phanh (giao diện O-ring 7/16-20UNF), một cổng cấp dầu và một cổng xả khí hoặc kết nối với dầu phanh bên ngoài.

Yêu cầu về cổng xả dầu: Áp suất tối đa tại cổng xả dầu không được vượt quá 0.05 MPa. Cổng này phải có đường hồi riêng về thùng dầu và không được kết nối song song với đường hồi dầu; nếu không, áp suất ngược quá cao có thể khiến phanh không nhả hoàn toàn hoặc làm hỏng các gioăng phớt.

Kết nối mặt bích: Thông số kỹ thuật mặt bích là Φ101.6×12.7mm, đường kính vòng chia lỗ Φ177.8mm, và 4 lỗ lắp Φ13mm. Trong quá trình lắp đặt, sử dụng lực siết bu lông theo quy định và bôi keo khóa ren.

Kết nối trục mở rộng: Trục ra là trục côn Ø38 (tỷ lệ 1:8), được trang bị then hoa phẳng kích thước 7.96×7.96×31.75mm. Đảm bảo độ chính xác khi lắp đặt giữa trục và tải.

Làm đầy khoang phanh: Trước khi lắp đặt, thêm dầu thủy lực vào khoang phanh theo yêu cầu. Lượng dầu bôi trơn khoảng 100~120cm³, đảm bảo các má phanh được bôi trơn bằng dầu.

2. Cấu hình hệ thống

BK10 sử dụng nguyên lý phanh bằng lò xo và nhả bằng thủy lực. Trong quá trình vận hành xe bình thường, dầu có áp suất được cấp đến phanh, thắng lực lò xo để tách các má phanh và nhả phanh. Khi xe dừng hoặc hệ thống mất áp suất, lực lò xo sẽ tự động ép các má phanh lại với nhau, đạt được khóa phanh tĩnh. Thiết kế này đảm bảo thiết bị vẫn có thể tự động phanh trong trường hợp hệ thống thủy lực gặp sự cố đột ngột, cung cấp khả năng giữ tải thực tế và dừng khẩn cấp.

Phải xả hết không khí ra khỏi đường ống phanh trước khi sử dụng. Phương pháp xả khí: Bắt đầu với phanh ở xa xi lanh chính nhất, lần lượt nới lỏng các vít xả khí, nhấn bàn đạp phanh nhiều lần cho đến khi không còn bọt khí trong dầu chảy ra. Sau đó siết chặt các vít xả khí.

3. Lưu ý khi vận hành

Áp suất thủy lực tối thiểu để nhả phanh là 2.8 MPa, và áp suất vận hành tối đa của hệ thống phanh không được vượt quá 21 MPa.

Tốc độ phanh tối đa là 300 vòng/phút, phù hợp cho thiết bị di chuyển tốc độ thấp. Không vượt quá tốc độ này.

Trước khi khởi động phanh, kiểm tra mức dầu có đủ hay không để tránh ma sát khô của má phanh do dầu không đủ.

Khi thiết bị không sử dụng trong thời gian dài, nên định kỳ khởi động thiết bị và cho phanh hoạt động vài lần để tránh kẹt piston.

II. Khắc phục sự cố và sửa chữa các vấn đề thường gặp

1. Phanh bị lỗi hoặc lực phanh không đủ

Nguyên nhân có thể xảy ra: Piston điều khiển bị kẹt do ba via hoặc bụi bẩn; rò rỉ hoặc tắc nghẽn đường ống phanh dẫn đến cung cấp dầu phanh không đủ và giảm áp suất dầu phanh; má phanh bị mòn quá mức.

Phương pháp khắc phục: Kiểm tra đường ống phanh xem có bị rò rỉ không và xác nhận áp suất hệ thống phanh đã đạt áp suất nhả 2.8MPa. Nếu đường ống bình thường, tháo rời và làm sạch piston điều khiển, loại bỏ ba via hoặc lắp lại.

Biện pháp sửa chữa: Thay thế má phanh bị mòn; làm sạch thân van và thay thế gioăng phớt; sửa chữa hoặc thay thế các đầu nối đường ống.

2. Không nhả phanh hoặc nhả chậm sau khi phanh

Nguyên nhân có thể xảy ra: Áp suất ngược quá cao tại cổng xả; áp suất dầu điều khiển không đủ; piston điều khiển bị kẹt hoặc vòng chữ nhật bị mòn; dầu phanh bị nhiễm bẩn gây khó khăn cho dòng chảy trở lại.

Phương pháp khắc phục:

1. Kiểm tra xem đường hồi có về thùng dầu riêng biệt không, và xác nhận áp suất cổng xả ≤0.05MPa; kiểm tra xem áp suất nhả của hệ thống có đạt 2.8MPa không; kiểm tra độ sạch và độ nhớt của dầu phanh.

Biện pháp sửa chữa: Lắp đặt đường hồi riêng; tăng áp suất dầu điều khiển lên giá trị quy định; làm sạch lõi van và thay thế gioăng phớt; thay dầu phanh.

3. Rò rỉ phanh bên ngoài

Nguyên nhân có thể xảy ra: Gioăng phớt bị lão hóa hoặc hư hỏng tại các mối nối của đầu cắm, cổng vào/ra, hoặc nắp van.

Phương pháp khắc phục: Kiểm tra trực quan vị trí rò rỉ và quan sát bất kỳ dấu hiệu rò rỉ dầu nào.

Biện pháp sửa chữa: Thay thế gioăng phớt tương ứng và siết chặt lại các bu lông kết nối.

4. Rung động hoặc tiếng ồn bất thường khi phanh

Nguyên nhân có thể xảy ra: Tròn đều của trống phanh không đạt dung sai; má phanh ma sát bị lỏng; mặt bích lắp đặt bị lỏng.

Phương pháp khắc phục: Kiểm tra độ tròn đều của trống phanh, và điều chỉnh trên máy tiện nếu cần; kiểm tra má phanh ma sát có bị lỏng không; kiểm tra độ chặt của đĩa phanh.

Biện pháp sửa chữa: Đinh tán lại hoặc thay thế các tấm ma sát; siết chặt các bu lông mặt bích bị lỏng.

5. Mẹo sửa chữa

Sau khi tháo rời và làm sạch, kiểm tra tình trạng của tất cả các gioăng phớt và piston. Các bộ phận phanh không được hàn hoặc nắn thẳng; bắt buộc phải thay thế. Nên thay thế các gioăng phớt đã lão hóa trong quá trình sửa chữa để đảm bảo hiệu suất phanh được khôi phục về cài đặt ban đầu của nhà máy. Nếu hư hỏng bên trong nghiêm trọng, nên thay thế hoàn toàn để đảm bảo an toàn. Nếu cần tháo rời, vui lòng tham khảo bản vẽ sản phẩm để tháo lắp theo trình tự.

III. Ưu điểm sản phẩm được các nhà phân phối quan tâm nhất

1. Lợi nhuận cao và khả năng cạnh tranh thị trường mạnh mẽ

Phanh ướt tĩnh dòng BK10 cạnh tranh trực tiếp với các sản phẩm quốc tế tương tự, nhưng có lợi thế về giá đáng kể. Hệ thống định giá hợp lý của nhà máy mang lại biên lợi nhuận dồi dào cho các nhà phân phối, trong khi hiệu suất sản phẩm tương đương với các thương hiệu Châu Âu và Mỹ, giúp các nhà phân phối nổi bật trong cuộc cạnh tranh thị trường khốc liệt.

2. Vòng quay hàng tồn kho nhanh và mua sắm một cửa

Sản phẩm có sẵn chỉ với hai thông số kỹ thuật mô-men xoắn—BK10-1 (1150Nm) và BK10-2 (1700Nm)—bao phủ phần lớn nhu cầu kết hợp với động cơ Orbit. Thông số kỹ thuật hợp lý có nghĩa là áp lực tồn kho thấp hơn, vốn chiếm dụng thấp hơn và hiệu quả quay vòng cao hơn.

Đồng thời, chúng tôi cũng có thể cung cấp động cơ thủy lực Orbit (dòng BMM/BMP/BMR/BMH/BMSY/BMT/BMV, v.v.), cho phép các nhà phân phối mua bộ kết hợp động cơ + phanh từ chúng tôi tại một điểm dừng, giảm đáng kể chi phí mua sắm và logistics.

3. Phản hồi sau bán hàng nhanh chóng và hỗ trợ kỹ thuật toàn diện

So với chu kỳ sau bán hàng dài và quy trình sửa chữa phức tạp của các thương hiệu Châu Âu và Mỹ, chúng tôi cung cấp dịch vụ sau bán hàng nhanh chóng và cung cấp phụ tùng chính hãng kịp thời. Cấu trúc sản phẩm trưởng thành, sửa chữa thuận tiện và các bộ phận có khả năng thay thế cao giúp giảm đáng kể chi phí bảo trì sau bán hàng và áp lực dịch vụ khách hàng cho các nhà phân phối.

4. Chứng nhận xuất khẩu đầy đủ và chất lượng được đảm bảo

Sản phẩm của chúng tôi đã vượt qua các cuộc kiểm toán chứng nhận có thẩm quyền của SGS và tuân thủ các tiêu chuẩn xuất khẩu như CE/ISO, được bán đến nhiều quốc gia và khu vực trên thế giới. Chất lượng được đảm bảo và xuất khẩu thông suốt.

5. Chuỗi cung ứng ổn định và thời gian giao hàng có thể kiểm soát

Là nhà máy sản xuất nguồn, chúng tôi có năng lực sản xuất ổn định và hệ thống kiểm soát chất lượng toàn diện. Các nhà phân phối được hưởng đảm bảo nguồn cung ổn định và chính sách đặt hàng linh hoạt, loại bỏ nỗi lo hết hàng và đảm bảo giao hàng kịp thời các đơn hàng của khách hàng cuối.

IV. Tôi có thể giải quyết vấn đề gì cho bạn?

Dành cho Nhà phân phối– Giúp bạn nhanh chóng chiếm lĩnh thị trường

Điều bạn cần nhất là sản phẩm cạnh tranh, nguồn cung ổn định và biên lợi nhuận đáng kể. Sản phẩm dòng BK10 có công nghệ trưởng thành, đáng tin cậy và có lợi thế giá đáng kể, trực tiếp chuyển đổi nguồn lực khách hàng hiện có. Tôi cung cấp cho bạn nguồn cung ổn định, giá cả cạnh tranh và hỗ trợ sau bán hàng toàn diện, giúp bạn tăng lòng trung thành của khách hàng và tỷ lệ mua lại. Tùy chỉnh OEM cũng được hỗ trợ để đáp ứng nhu cầu của bạn trong việc xây dựng thương hiệu riêng.

Dành cho Nhà sản xuất OEM– Giúp bạn giảm chi phí và tăng hiệu quả

Điều bạn cần nhất là các thành phần cốt lõi đáng tin cậy, khớp thông số và kịp thời. Kích thước lắp đặt dòng BK10 tuân thủ các tiêu chuẩn công nghiệp và có thể khớp trực tiếp với nhiều loại động cơ Orbit và hệ thống truyền động bánh xe. Chúng tôi hỗ trợ tùy chỉnh dựa trên bản vẽ – từ mặt bích lắp đặt, loại trục mở rộng đến cấu hình cổng dầu, mọi thứ đều có thể được điều chỉnh theo yêu cầu. Lựa chọn chúng tôi sẽ giảm chi phí mua sắm, tối ưu hóa bố cục chuỗi cung ứng của bạn và cung cấp hỗ trợ kỹ thuật kịp thời và đảm bảo sau bán hàng. Trong giai đoạn lựa chọn, chúng tôi có thể hỗ trợ bạn xác định các thông số chính như dung tích, mặt bích, trục mở rộng và cổng dầu để đảm bảo khớp nối chính xác.

Dành cho Nhà cung cấp dịch vụ sửa chữa– Giúp việc sửa chữa hiệu quả hơn

Thị trường sửa chữa quan tâm nhất đến khó khăn trong việc tìm nguồn cung ứng phụ tùng, thời gian chờ đợi lâu và giá cả không rõ ràng. Phanh dòng BK10 có cấu trúc đơn giản và dễ sửa chữa. Chúng tôi có kho phụ tùng đầy đủ và hướng dẫn sửa chữa chi tiết, với số lượng hàng tồn kho dồi dào và giao hàng nhanh chóng. Từ các bộ phận tiêu chuẩn đến các bộ phận làm kín, chúng tôi cung cấp một điểm dừng, giảm đáng kể thời gian chờ đợi sửa chữa và cải thiện sự hài lòng của khách hàng cuối.

Dành cho Người dùng cuối– An toàn, Đáng tin cậy, Yên tâm và Dễ dàng

BK10 sử dụng đĩa phanh được tối ưu hóa và thiết kế lò xo, đảm bảo phanh đáng tin cậy và tuổi thọ cao. Trục ra sử dụng cùng loại vòng bi con lăn chịu tải nặng ở cả hai đầu, cung cấp khả năng chịu tải hướng tâm lớn hơn. Cho dù là cho nền tảng làm việc trên cao hay máy nông nghiệp, BK10 đều cung cấp sự bảo vệ phanh tĩnh đáng tin cậy cho thiết bị của bạn.

V. Chào mừng bạn đến mua hàng từ chúng tôi tại Trung Quốc

Chúng tôi là nhà sản xuất phanh thủy lực chuyên nghiệp tại Trung Quốc, với nhiều năm kinh nghiệm trong nghiên cứu và phát triển, sản xuất phanh thủy lực hoàn chỉnh. Sản phẩm của chúng tôi đã vượt qua các chứng nhận quốc tế như SGS/ISO. Các sản phẩm chính của chúng tôi bao gồm:

Phanh thủy lực ướt tĩnh dòng BK10 (mô-men xoắn BK10-1 1150Nm / mô-men xoắn BK10-2 1700Nm)

Dòng động cơ thủy lực Orbit đầy đủ (dòng BMM/BMP/BMR/BMH/BMSY/BMT/BMV, v.v., dung tích bao phủ 8~800cc/vòng quay)

Dòng cơ cấu lái thủy lực hoàn chỉnh (101S/OSPC/OSPB/HKUS/BZZ-B, v.v.)

Các sản phẩm van hỗ trợ

Bằng cách mua trực tiếp từ nhà máy của chúng tôi tại Trung Quốc, bạn sẽ nhận được: giá nhà máy cạnh tranh, hỗ trợ kỹ thuật chuyên nghiệp và đảm bảo nguồn cung ổn định. Sản phẩm của chúng tôi được xuất khẩu đến nhiều quốc gia và khu vực trên thế giới và được sử dụng rộng rãi trong máy xây dựng, máy nông nghiệp, nền tảng làm việc trên cao, máy lâm nghiệp, máy hàng hải và các lĩnh vực khác, được khách hàng tin cậy cao.

Chúng tôi chào đón các nhà phân phối toàn cầu, nhà sản xuất OEM và nhà cung cấp dịch vụ đến thăm nhà máy của chúng tôi tại Trung Quốc để thảo luận về hợp tác. Cho dù bạn cần thử nghiệm mẫu, tư vấn kỹ thuật hay mua số lượng lớn, chúng tôi sẽ phục vụ bạn với thái độ chuyên nghiệp và sản phẩm chất lượng cao.

Hãy liên hệ với chúng tôi ngay bây giờ để nhận danh mục sản phẩm và bảng giá của chúng tôi! Để có thông số kỹ thuật sản phẩm mới nhất, hướng dẫn lựa chọn và bảng giá, vui lòng liên hệ trực tiếp với nhân viên bán hàng của chúng tôi để nhận tài liệu hướng dẫn sản phẩm chính thức và các điều khoản và điều kiện.
