Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điểm: | van thủy lực | Vật liệu: | gang thép |
|---|---|---|---|
| Nộp đơn: | Xe nâng cần cẩu dạng ống lồng | ống chỉ: | 4 cuộn |
| Áp suất vận hành tối đa: | thanh 315 | Loại điều khiển: | loại điều khiển bằng tay |
| Làm nổi bật: | ForkLifts áp suất cao van điều khiển hướng,Van điều khiển hướng áp suất cao,Van điều khiển hướng áp suất cao |
||

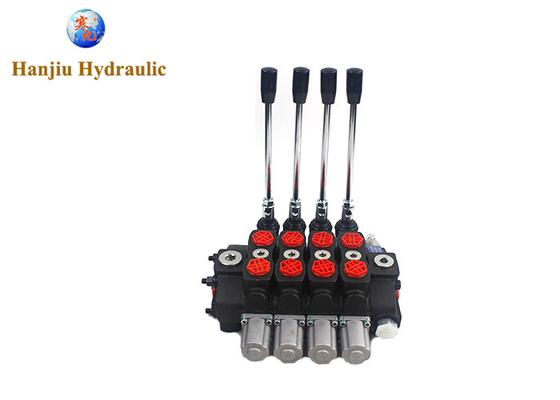

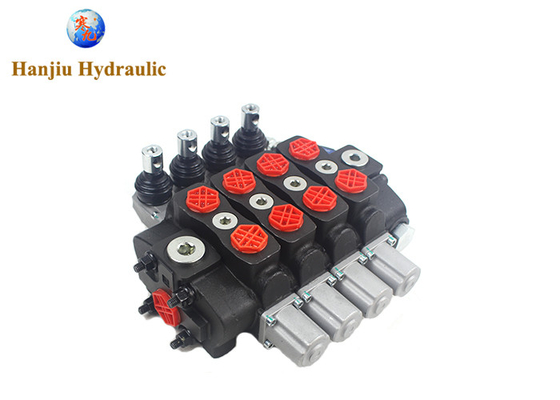

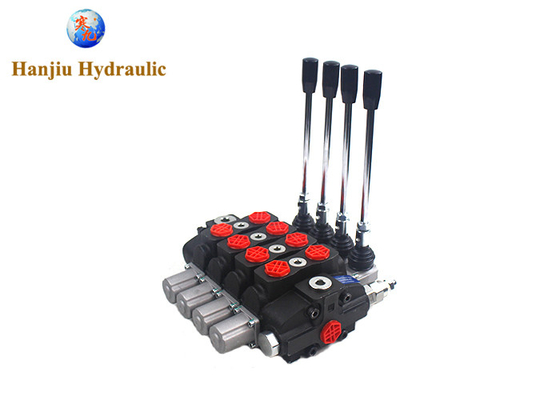

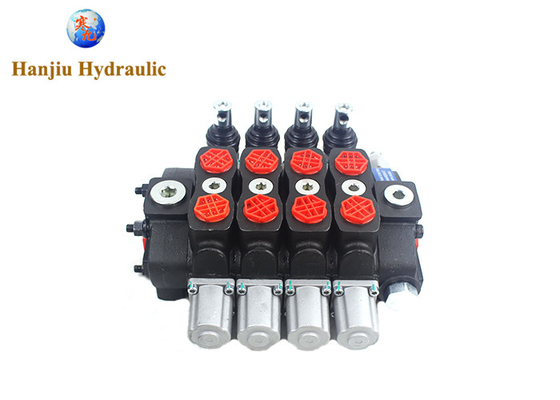

van điều khiển hướng áp suất cao Walvoil SD8-4 cho thang máy nâng cột kính thiên văn
van điều khiển hướng loạt HSSD, phạm vi dòng chảy 30-400L/min,
có thể đáp ứng các yêu cầu dòng chảy khác nhau; Thiết kế nhỏ gọn, nặng và đơn giản, có thể được sử dụng trong nhiều kịch bản làm việc khác nhau cho các hệ thống thủy lực trung tâm mở hoặc đóng; hiệu suất ổn định,một loạt các phương pháp kiểm soát để lựa chọn
Loại điều khiển:tay, cáp, khí nén,
Điện thủy lực, Solenoid, vv
Loại mạch:song song
Ứng dụng:
Cranes, Telescopic boom fork lifts, Back-hoe Excavators và Compactors.
| dòng chảy | 80 lít |
| Số lượng cuộn | 4 cuộn |
| van phần tiếp nhận | cửa ngõ bên, với van cứu trợ |
| áp suất thiết lập van cứu trợ | 315bar |
| Kích thước cổng đầu vào | G3/8, G1/2, G3/4 |
| Loại cuộn | 3 vị trí, hoạt động đôi |
| sắp xếp bên tay cầm | loại tiêu chuẩn |
| sắp xếp bên nắp cuộn | 3 vị trí, quay lại mùa xuân, điều khiển bằng tay, điều khiển ngưng, |
| sắp xếp phần làm việc | loại tiêu chuẩn |
| Kích thước cổng làm việc | G3/8, G1/2, G4/3, G1 |
| Loại phần đầu ra | Cổng đầu, bên. |
| Kích thước cổng cắm | G3/8, G1/2, G4/3, G1 |
Van điều khiển thủy lực nâng - Chức năng của van điều khiển hướng là có thể hướng chất lỏng đến động cơ điều khiển mong muốn.Các van điều khiển này bao gồm một cuộn nằm trong một vỏ làm bằng sắt hoặc thép. Đường cuộn trượt đến các vị trí khác nhau trong nhà. Các rãnh và kênh giao nhau hướng chất lỏng dựa trên vị trí của đường cuộn.
Đường cuộn được đặt ở trung tâm, hỗ trợ tại chỗ với các lò xo. Trong vị trí cụ thể này, chất lỏng cung cấp có thể bị chặn và trở lại bể. Khi đường cuộn trượt sang một bên,chất lỏng thủy lực được hướng đến một động cơ và cung cấp một con đường trở lại từ động cơ đến bểKhi cuộn được chuyển sang hướng ngược lại, đường cung cấp và đường trở lại được chuyển đổi. Một khi cuộn được phép trở lại trung tâm hoặc vị trí trung lập,các đường dẫn chất lỏng động cơ trở nên bị chặn, khóa nó vào vị trí.
Điều khiển hướng thường được thiết kế để xếp chồng lên nhau. Chúng thường có một van cho mỗi xi lanh thủy lực và một đầu vào chất lỏng cung cấp cho tất cả các van trong ngăn xếp.
Sự khoan dung được duy trì rất chặt chẽ, để có thể giải quyết áp lực cao hơn và có thể ngăn ngừa rò rỉ.Các cuộn sẽ thường có một khoảng trống bên trong nhà không ít hơn 25 mm hoặc một phần nghìn của một inchĐể có thể ngăn chặn tắc nghẽn các bộ phận cực kỳ nhạy cảm của van và làm biến dạng van, khối van sẽ được gắn vào khung máy với mô hình 3 điểm.
Vị trí của cuộn có thể được điều khiển bằng áp lực lái thủy lực, đòn bẩy cơ học hoặc điện lực đẩy cuộn sang phải hoặc trái.Một con dấu cho phép một phần của cuộn để nhô ra ngoài nhà ở nơi nó là dễ dàng để có được đến các thiết bị điều khiển.
Các khối van chính điều khiển các bộ van điều khiển hướng theo hiệu suất dòng chảy và công suất.như một dòng chảy tỷ lệ thuận với vị trí van, trong khi các van khác được thiết kế để bật-tắt. van điều khiển là một trong những thành phần tốn kém và nhạy cảm nhất của một mạch thủy lực.
