Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Động cơ quỹ đạo thủy lực | Di dời: | 80cc, 100cc, 125cc, 160cc |
|---|---|---|---|
| Ứng dụng: | Xe tải rác | Vật liệu: | gang thép |
| Loại van: | P80 | Lưu lượng tối đa: | tiếp 60/int.75 L/phút |
| Làm nổi bật: | P80 Monoblock Valve,Van BMR Monoblock,Máy tải rác hệ thống thủy lực van monoblock |
||

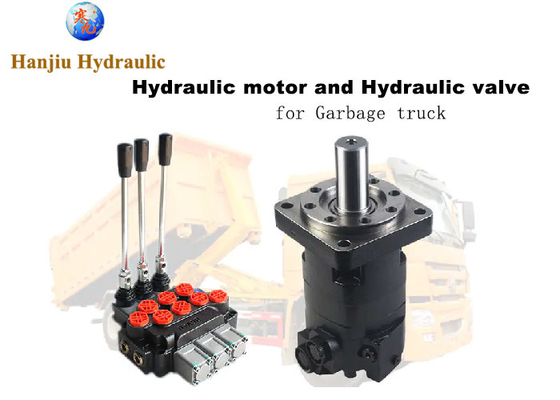

Công nghệ Hanjiu cung cấp động cơ quỹ đạo thủy lực và van thủy lực cho xe tải rác
loại động cơ truyền động là động cơ loạt BMR, động cơ loạt BMSY
cũng là van thủy lực đơn khối, với điều khiển mùa xuân và điều khiển khép lại
áp suất là 20-25Mpa
Loại động cơ

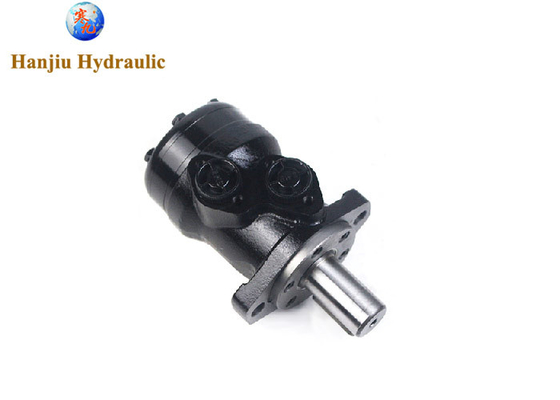

BMR160:
Lượng xả: 160cc
Flange: 2 vít flange
trục: trục 25mm
cổng: G1/2

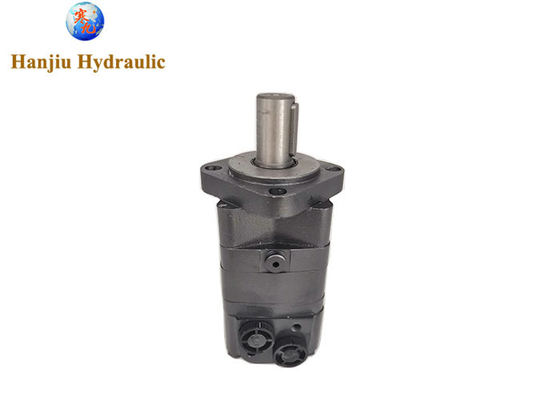

BMSY200:
Di chuyển: 200cc
Flange: 4 vít flange tiêu chuẩn
trục: 32mm trục chìa khóa
cổng:G1/2

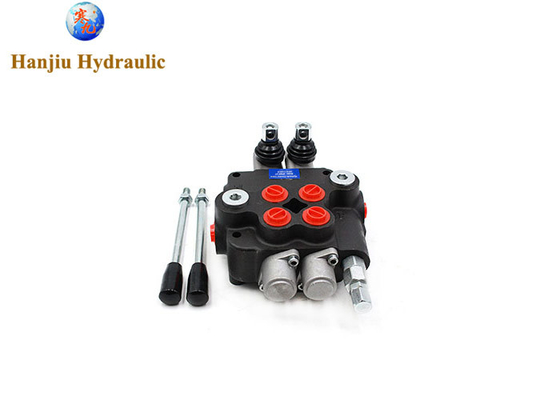

Van thủy lực
loại:2P80
Dòng chảy:80l
áp suất:200bar
Loại điều khiển: Kiểm soát ngăn chặn
Thông số kỹ thuật chính:
Dữ liệu kỹ thuật cho BMR với 25 và 1 trong và 1 trong trục trục và 28,56 conic:
| Loại | BMR BMRS 36 |
BMR BMRS 50 |
BMR BMRS 80 |
BMR BMRS 100 |
BMR BMRS 125 |
BMR BMRS 160 |
BMR BMRS 200 |
BMR BMRS 250 |
BMR BMRS 315 |
BMR BMRS 375 |
|
| Di chuyển hình học (cm3/rev.) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| Tốc độ tối đa (rpm) | Con tin. | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| int. | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| Động lực tối đa (N·m) | Con tin. | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| int. | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| đỉnh | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| Lượng sản xuất tối đa (kW) | Con tin. | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| int. | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| Giảm áp suất tối đa (MPa) | Con tin. | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| int. | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| đỉnh | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| Dòng chảy tối đa (L/min) | Con tin. | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Trọng lượng (kg) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 | |
Các thành phần thủy lực trong xe tải rác với cánh tay móc
Các hệ thống thủy lực rất cần thiết để vận hành hiệu quả các xe tải rác với cánh tay móc. Những hệ thống này cung cấp sức mạnh để nâng, nghiêng và tải các thùng rác lên xe tải.
Các thành phần thủy lực chính
Máy bơm thủy lực Chuyển đổi năng lượng cơ học thành năng lượng thủy lực. Thông thường, một máy bơm pít-tông có độ dịch chuyển cao được sử dụng để xử lý các tải trọng nặng liên quan đến việc nâng và nghiêng.
Các xi lanh thủy lực Chúng tạo ra lực để nâng, nghiêng và khóa cánh tay móc.
Hook Arm Cylinder nâng và hạ cánh cọ.
Tilt Cylinder nghiêng khung xe tải để dỡ hàng.
Locking Cylinder Cung cấp thùng rác cho cánh tay móc.
Van thủy lực Kiểm soát dòng chảy và hướng của dầu thủy lực. van điều khiển hướng được sử dụng để vận hành các chức năng khác nhau của xe tải.
Bộ tích lũy thủy lực Lưu trữ năng lượng thủy lực để giảm áp suất cao và cung cấp năng lượng khẩn cấp.
Dầu thủy lực môi trường chất lỏng truyền năng lượng trong toàn hệ thống.
Bộ lọc thủy lực Loại bỏ các chất gây ô nhiễm từ dầu thủy lực để bảo vệ các thành phần.
Các ống và phụ kiện thủy lực Kết nối các thành phần khác nhau của hệ thống thủy lực.
Hệ thống hoạt động như thế nào
Nâng cánh tay móc xi lanh cánh tay móc kéo dài, nâng cánh tay móc để tham gia vào thùng chứa.
Định hướng xe tải Các xi lanh nghiêng nghiêng khung xe tải để tạo điều kiện tải và dỡ.
Khóa thùng chứa Các xi lanh khóa giữ thùng chứa vào cánh tay móc trong quá trình vận chuyển.
Thả container Các xi lanh cánh tay móc hạ cánh tay móc, giải phóng container.
Những thách thức trong thủy lực xe tải rác
Điều kiện hoạt động khắc nghiệt Phơi nhiễm với bụi bẩn, mảnh vỡ và các điều kiện thời tiết khác nhau.
Trọng lượng nặng Các thành phần phải mạnh mẽ để chịu được trọng lượng của thùng rác.
Hoạt động thường xuyên Hệ thống thủy lực trải qua chu kỳ thường xuyên, đòi hỏi độ bền.
Bảo trì Kiểm tra thường xuyên và thay đổi chất lỏng là điều cần thiết để ngăn ngừa hỏng.
Các thành phần thủy lực trong xe tải rác hookarm
Bạn có muốn tập trung vào một thành phần cụ thể hoặc khía cạnh của móc tay xe tải rác thủy lực
Tôi có thể cung cấp thông tin chi tiết hơn hoặc lời khuyên khắc phục sự cố.
