Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Type: | Hydraulic heavy disc Motor | Vật liệu: | gang thép |
|---|---|---|---|
| Max.torque(N.m): | cont.1160 N.m/int.1625 N.m | Tốc độ tối đa (vòng/phút): | tiếp theo. 382 vòng/phút/int. 570 vòng/phút |
| GIẢM ÁP LỰC TỐI ĐA: | tiếp theo 20 Mpa/int.30 Mpa | Lưu lượng tối đa: | 150l/min/int.225l/min |
| Làm nổi bật: | Động cơ thủy lực 6K-390 eaton,612-1024 động cơ thủy lực eaton,Động cơ khoan theo hướng ngang |
||
Chi tiết sản phẩm:

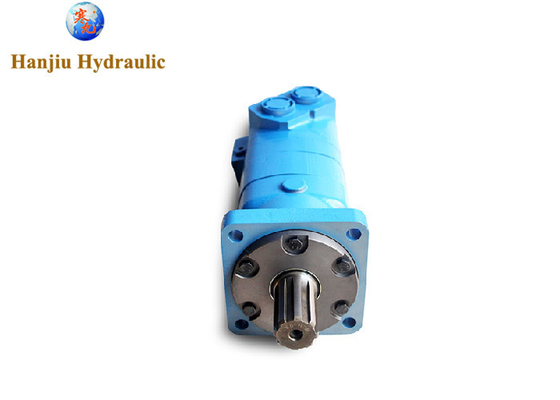

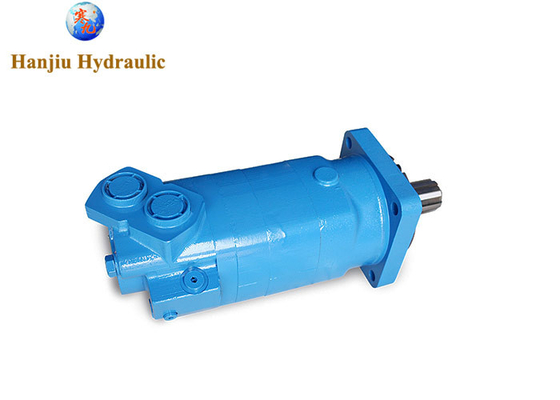

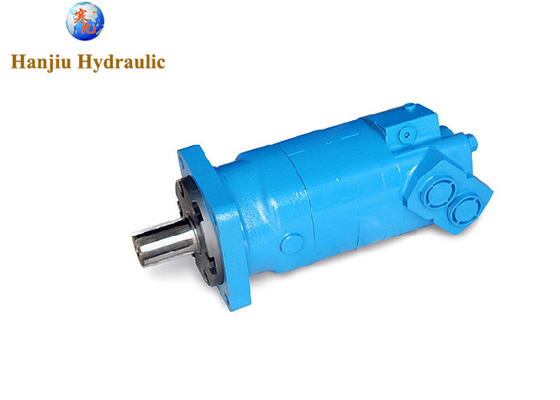

612-1024== BMK6-390
Di chuyển:391.3cc
trục: trục sợi8D-42X36X7; L=77.2~79.6
cổng:M33X2;M14X1.5
Chi tiết chính
| Loại |
|
BMK6 200 |
BMK6 250 |
BMK6 315 |
BMK6 400 |
BMK6 500 |
BMK6 630 |
BMK6 800 |
BMK6 1000 |
|
| Di chuyển hình học (cm3 /rev.) |
195.6 | 246.1 | 311.6 | 391.3 | 490.8 | 623 | 802.4 | 981.6 | ||
| Tốc độ chính ((rpm) |
Con tin. |
765 |
610 | 480 | 382 | 304 | 240 | 186 | 152 | |
| int. | 865 | 830 | 690 | 570 | 455 | 360 | 280 | 230 | ||
| Động lực tối đa N.M. |
Con tin. |
565 | 710 | 920 | 1160 | 1445 | 1480 | 1580 | 1675 | |
| int. | 840 | 1080 | 1325 | 1625 | 1880 | 1890 | 1880 | 1860 | ||
| Giảm áp suất tối đa (Mpa) | Con tin. | 20 | 20 | 20 | 20 | 20 | 17.5 | 14 | 14 | |
| int. | 30 | 30 | 30 | 30 | 27.5 | 22.5 | 15.5 | 14 | ||
| Trọng lượng (kg) | 26.3 | 26.8 | 27.3 | 28 | 28.8 | 29.6 | 30.5 | 32 | ||

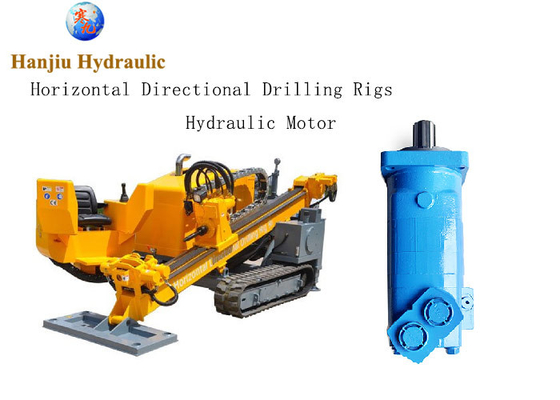

Các thành phần thủy lực trong giàn khoan theo hướng ngang (HDD)
Khoan theo hướng ngang (HDD) là một quá trình phức tạp phụ thuộc rất nhiều vào hệ thống thủy lực để thực hiện các chức năng khác nhau.
Các thành phần thủy lực cốt lõi
Đơn vị điện thủy lực (HPU) Lòng của hệ thống, cung cấp năng lượng thủy lực cần thiết. Nó thường bao gồm động cơ diesel hoặc động cơ điện điều khiển một máy bơm thủy lực.
Máy bơm thủy lực Chúng tạo ra chất lỏng thủy lực áp suất cao cần thiết cho các hoạt động khác nhau. Máy bơm piston thường được sử dụng do khả năng và hiệu quả áp suất cao của chúng.
Các xi lanh thủy lực Được sử dụng cho các chức năng khác nhau như mở rộng và thu hồi thanh khoan, điều khiển máy bơm bùn và vận hành máy nạp ống.
Động cơ thủy lực Động lực xoay đầu khoan hoặc bơm bùn.
Van thủy lực Kiểm soát dòng chảy và hướng của chất lỏng thủy lực đến các thành phần khác nhau.
Bộ tích lũy thủy lực Lưu trữ năng lượng thủy lực để giảm áp suất cao và cung cấp năng lượng khẩn cấp.
Dầu thủy lực môi trường chất lỏng truyền năng lượng trong toàn hệ thống.
Bộ lọc thủy lực Loại bỏ các chất gây ô nhiễm từ dầu thủy lực để bảo vệ các thành phần.
Các ống và phụ kiện thủy lực Kết nối các thành phần khác nhau của hệ thống thủy lực.
Ứng dụng cụ thể của các thành phần thủy lực
Drill Rod PushPull Các xi lanh thủy lực điều khiển việc mở rộng và thu hồi thanh khoan.
Máy bơm bùn Động cơ thủy lực thúc đẩy các máy bơm bùn để lưu thông chất lỏng khoan.
Bộ tải ống Các xi lanh và động cơ thủy lực điều khiển bộ tải ống để xử lý ống khoan.
Hệ thống lái Các xi lanh hoặc động cơ thủy lực điều khiển cơ chế lái để hướng dẫn đầu khoan.
Thách thức trong thủy lực HDD
Điều kiện hoạt động khắc nghiệt Các giàn khoan phải đối mặt với bùn, bụi bẩn và áp suất cực cao.
Yêu cầu áp suất cao Hệ thống thủy lực phải chịu được áp suất cao được tạo ra trong quá trình khoan.
Độ tin cậy Thời gian ngừng hoạt động của thiết bị có thể tốn kém, vì vậy các thành phần phải đáng tin cậy.
Bảo trì Bảo trì thường xuyên là rất quan trọng để ngăn ngừa hỏng và đảm bảo hiệu suất tối ưu.
Các thành phần thủy lực trong một giàn khoan theo hướng ngang
Bạn có muốn tập trung vào một thành phần cụ thể hoặc khía cạnh của hệ thống thủy lực HDD
Tôi có thể cung cấp thông tin chi tiết hơn hoặc lời khuyên khắc phục sự cố
